Praktikum Jaringan Komputer

Praktek Membuat Kabel UTP Straight/Cross Part II

Pada pertemuan kali ini kami belajar mengetes kabel Straight/Cross yang sudah kami buat dipertemuan sebelumnya.

Bahan yang diperlukan :

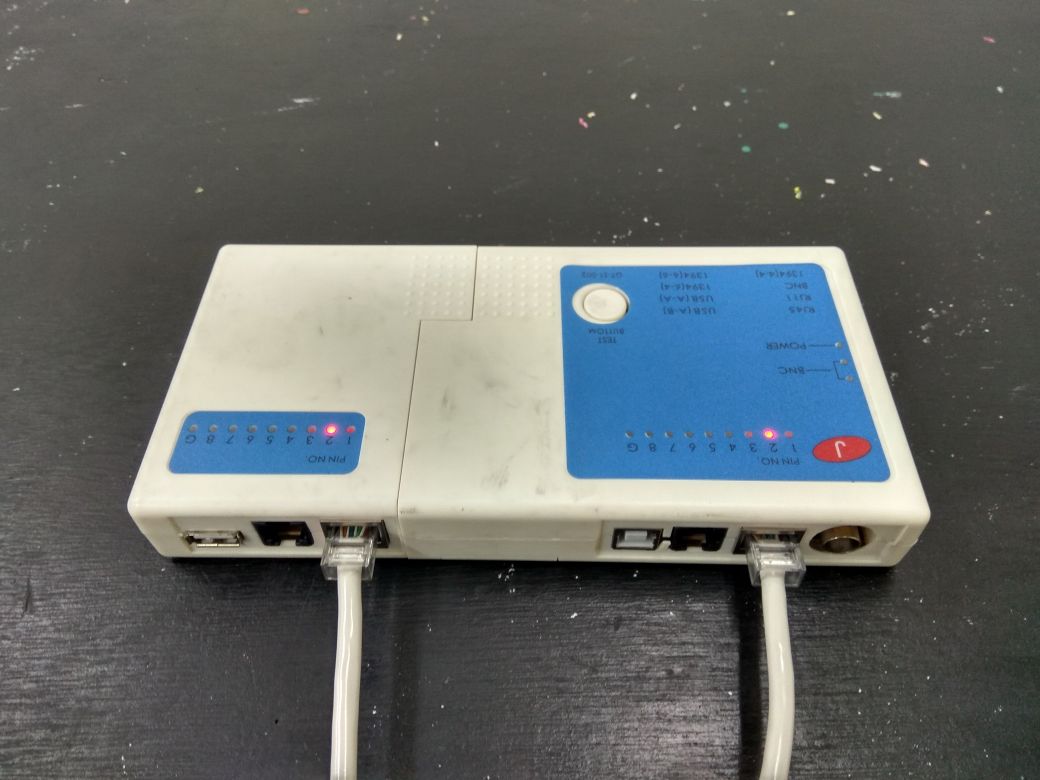

1. Lan Tester
2. Kabel UTP Straight/Cross.

Cara cek :

Kabel Straight
1. Tancapkan kedua ujung kabel ke Lan Tester

2. Cek lampu Led.
    Urutan Kabel straight adalah. Semua Led Menyala dari 1 - 8
    1 > 1
    2 > 2
    3 > 3
    4 > 4
    5 > 5
    6 > 6
    7 > 7
    8 > 8

Kabel Cross
1. Untuk Cara kurang lebih sama dengan pengeecekan Kabel type straight.
2. Cuman beda di urutan dilampu Led
3. Urutan lampu Led Untuk cross adalah
   1 --> 3
   2 --> 6
   3 --> 1
   4 --> 4
   5 --> 5
   6 --> 2
   7 --> 7
   8 --> 8
